Lab08 - Redes Neurais - CNN parte1
Redes Neurais Convolucionais¶
A Redes Neurais Convolucionais ou CNN (Convolutional Neural Network) ou até mesmo ConvNet, são redes neurais de aprendizado profundo, Deep Learning muito utilizadas na área de Visão Computacional classificação,detecção de objetos ou segmentação semântica.
Para compreender uma CNN, precisamos compreender o funcionamento de alguns blocos novos fundamentais.
- Extração de caracteristicas
- Convolução
- Pooling
Diferença de MLP para CNN¶
Em uma rede MLP, cada pixel é tratado de forma isolada, sem considerar os demais pixels, dificultando a caracterização de features mais complexas. Não é levado em consideração se o pixel está na borda ou centro da imagem. Em um CNN o processo de convolução leva em consideração esta condição.
Outro ponto importante está relacionado a quantidade de parâmetros para treinamento para uma imagem. Exemplo: uma imagem de 400x600 na escala de cinza e 100 neurônios na primeira camada. Parâmetros = (400x600*100 +100) = 24.000.100 de parâmetros para treinamento, apenas na primeira camada.
import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers
model = keras.Sequential([
layers.Flatten(input_shape=(800,600)),
layers.Dense(units=100)
])
model.summary()
Model: "sequential_1"
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
flatten_1 (Flatten) (None, 480000) 0
dense_1 (Dense) (None, 100) 48000100
=================================================================
Total params: 48,000,100
Trainable params: 48,000,100
Non-trainable params: 0
_________________________________________________________________
Convolução¶
A convolução permite uma filtragem no domínio espacial. Esse processo ocorre com a aplicação de filtros (pequenas matrizes), posicionadas sob cada pixel da imagem. Estes filtros, normalmente, são chamados de kernels (ou núcleos). O resultado final do valor do pixel é calculado através de um produto de convolução.
Normalmente os kernels são matrizes 3x3. E os pesos são ajustados a cada iteração pelo backpropagation

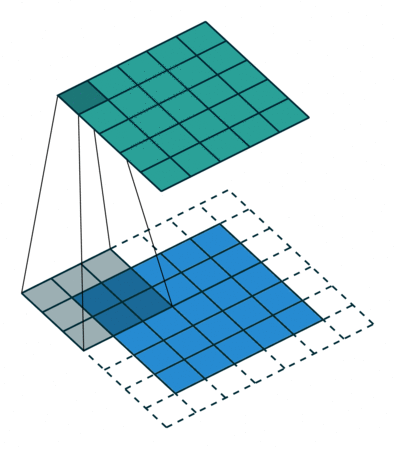

Nesta imagem temos a imagem original em azul, o kernel em cinza varrendo a imagem e o resultado da convolução em verde.

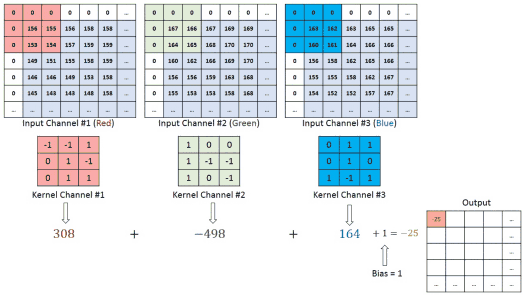

Vamos analizar o que acontece em apenas um pixel da imagem:
O resultado para cada pixel é esse:

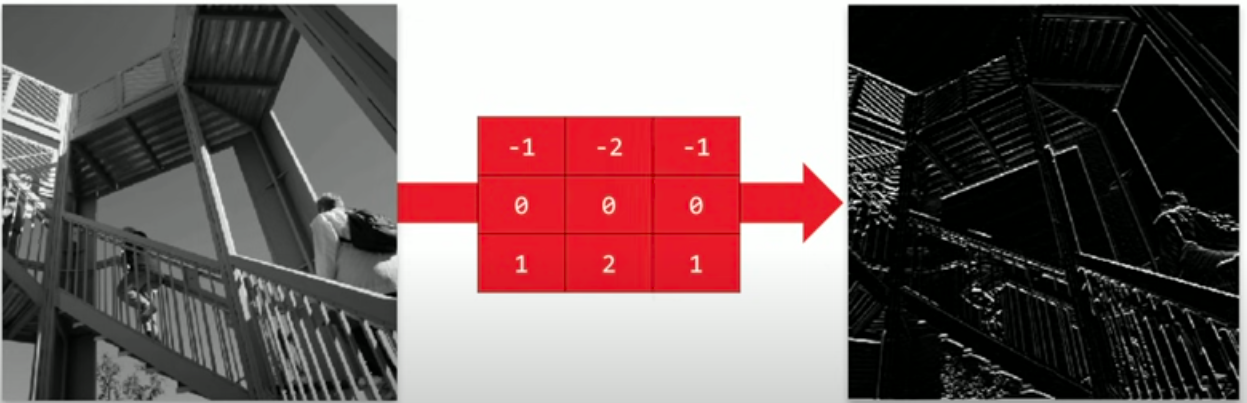

O resultado em uma imagem é o seguinte:
Implementação em código¶
Para implementar é simples.
layers.Conv2D(100, (3, 3))
-> 100 é a quantidade de filtros (kernels) que serão criados
-> (3,3) é o tamanho do filtro que será usado.
-> outros argumentos como activation, input_shape tambem podem ser utlilizados.
import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers
model = keras.Sequential([
layers.Conv2D(filters = 100, kernel_size = (3, 3), activation='relu', input_shape=(800,600, 3)),
])
model.summary()
Model: "sequential_9"
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
conv2d_10 (Conv2D) (None, 798, 598, 100) 2800
=================================================================
Total params: 2,800
Trainable params: 2,800
Non-trainable params: 0
_________________________________________________________________
Desafio 1¶
Compare a quantidade de Total params, em uma rede CNN esse valor é menor ou maior comparado com uma rede MLP?
### Sua resposta aqui...
Pooling¶
De forma geral a camada de pooling realiza uma operação de redução da imagem de entrada tentando manter as caracteristicas mais relevantes. Por consequência, o custo computacional diminui, além disso, é nesta etapa que são extraídas as característica features mais importantes da imagem.

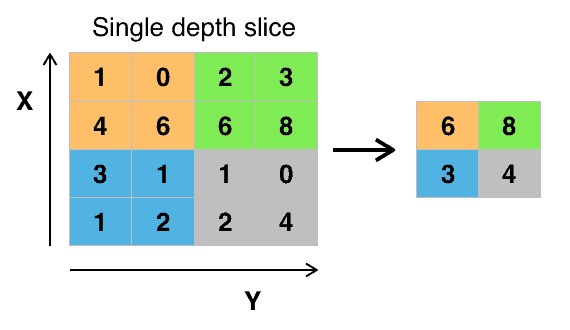

O pooling mais comum é utilizando um kernel 2x2, e um passo stride de 2, por consequência a imagem de saída terá a metade da imagem de entrada. A operação de pooling irá selecionar dentro da janela do kernel o valor que será aplicado na próxima camada, pode ser o maior valor Maxpooling() ou a média AveragePooling()

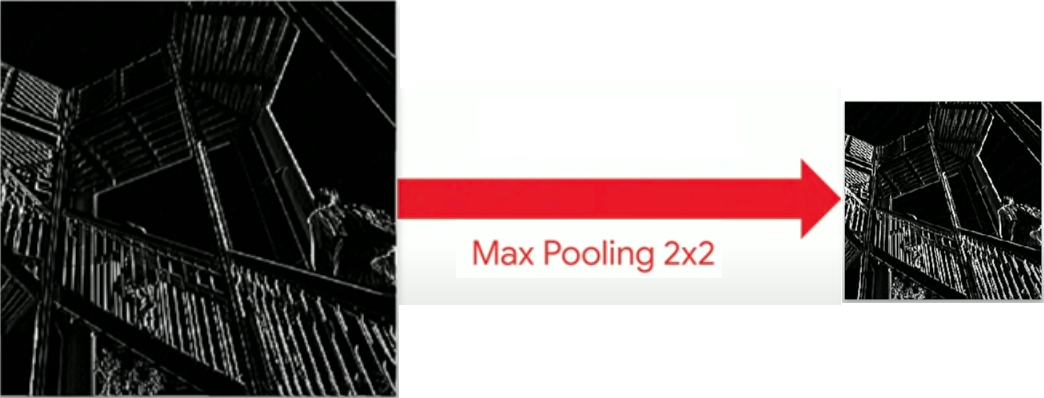

O resultado visual é o seguinte:
Implementação em código¶
Para implementar é simples.
layers.MaxPool2D(pool_size=2, strides=2)
-> pool_size é o tamanho do filtro (2,2) que será usado.
-> strides é o passo 2 para percorrer a imagem
-> Existem outros argumentos que podem ser utlilizados (da uma olhada na documentação).
import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers
model = keras.Sequential([
layers.Conv2D(filters = 100, kernel_size = (3, 3), activation='relu', input_shape=(800,600, 3)), # camada de convolução
layers.MaxPool2D(pool_size=2, strides=2) # camada de pooling
])
model.summary()
Model: "sequential_8"
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
conv2d_9 (Conv2D) (None, 798, 598, 100) 2800
max_pooling2d_5 (MaxPooling (None, 399, 299, 100) 0
2D)
=================================================================
Total params: 2,800
Trainable params: 2,800
Non-trainable params: 0
_________________________________________________________________
Desafio 2¶
Qual o dimensional da imagem antes e depois do pooling ?
Com a camada de pooling teve alteração
total params?
'''
### suas respostas.....
1.
2.
'''
'\n### suas respostas.....\n\n1.\n\n\n2.\n\n\n'

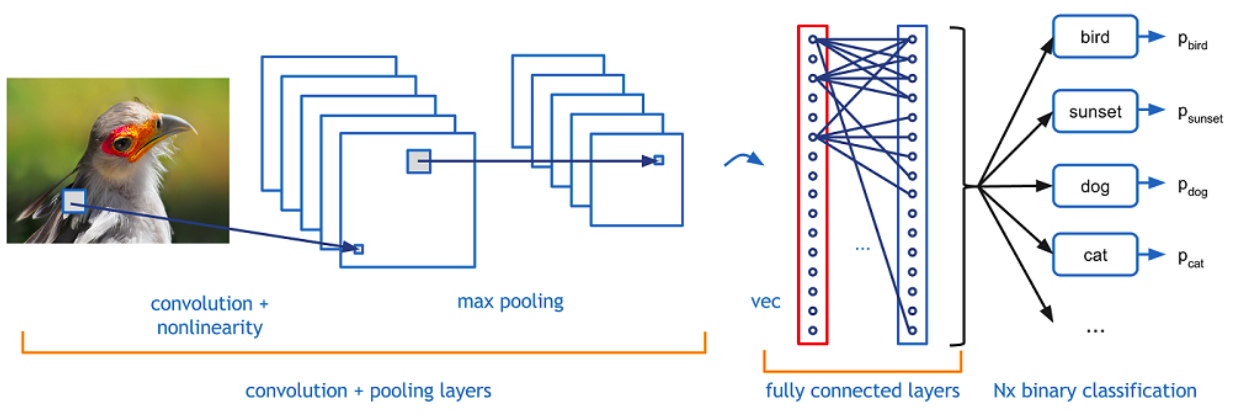

Extrator de caracteristicas¶
A extração de características é o processo pelo qual a CNN identifica padrões e características relevantes em uma imagem. As características são extraídas usando camadas convolucionais seguidas de camadas de pooling.
Após a extração de características é aplicado uma rede MLP para realizar a etapa de classicação da imagem.
Exemplo prático - Fashion MNIST¶
Vamos utilizar novamente o dataset do Fashion MNIST para classificação de imagens, mas desta vez vamos utilizar uma CNN para realizar a extração de caracteristicas da imagem seguida de um classificador MLP.
import tensorflow as tf
from tensorflow import keras
import numpy as np
import matplotlib.pyplot as plt
from tensorflow.keras import layers
# Importa o dataset Fashion Mnist
fashion_mnist = keras.datasets.fashion_mnist
(train_images, train_labels), (test_images, test_labels) = fashion_mnist.load_data()
#normaliza os dados para o pixel ficar com valores entre 0 e 1
train_images = train_images / 255.0
test_images = test_images / 255.0
class_names = ['T-shirt/top', 'Trouser', 'Pullover', 'Dress', 'Coat',
'Sandal', 'Shirt', 'Sneaker', 'Bag', 'Ankle boot']
train_images = train_images.reshape(-1,28,28,1)
print(train_images.shape)
test_images = test_images.reshape(-1,28,28,1)
test_images.shape
(60000, 28, 28, 1)
(10000, 28, 28, 1)
###### montar a arquitetura da rede neural
from tensorflow.keras import layers
model = keras.Sequential([
#####-------CNN-------#####
layers.Conv2D(5, (3,3), activation='relu', padding="same", input_shape=(28, 28,1)),
layers.MaxPooling2D((2,2)),
#######------ MLP-----####
layers.Flatten(),
layers.Dense(120, activation='relu'),
layers.Dense(10, activation='softmax') ###### neuroniios especialistasss
])
model.summary()
Model: "sequential_11"
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
conv2d_12 (Conv2D) (None, 28, 28, 5) 50
max_pooling2d_7 (MaxPooling (None, 14, 14, 5) 0
2D)
flatten_5 (Flatten) (None, 980) 0
dense_9 (Dense) (None, 120) 117720
dense_10 (Dense) (None, 10) 1210
=================================================================
Total params: 118,980
Trainable params: 118,980
Non-trainable params: 0
_________________________________________________________________
model.compile(optimizer='adam',
loss='sparse_categorical_crossentropy',
metrics=['accuracy'])
epochs_hist = model.fit(train_images, train_labels, epochs=3, validation_split=0.2)
Epoch 1/3 1500/1500 [==============================] - 23s 15ms/step - loss: 0.2374 - accuracy: 0.9128 - val_loss: 0.2589 - val_accuracy: 0.9027 Epoch 2/3 1500/1500 [==============================] - 24s 16ms/step - loss: 0.2136 - accuracy: 0.9217 - val_loss: 0.2328 - val_accuracy: 0.9143 Epoch 3/3 1500/1500 [==============================] - 21s 14ms/step - loss: 0.1950 - accuracy: 0.9287 - val_loss: 0.2393 - val_accuracy: 0.9117
## exibe os graficos da função loss e acuracia
history_df = pd.DataFrame(epochs_hist.history)
history_df[['loss','val_loss']].plot();
history_df[['accuracy','val_accuracy']].plot();
#Validadção
train_loss, train_acc = model.evaluate(train_images, train_labels, verbose=2)
test_loss, test_acc = model.evaluate(test_images, test_labels, verbose=2)
1875/1875 - 10s - loss: 0.1883 - accuracy: 0.9318 - 10s/epoch - 5ms/step 313/313 - 4s - loss: 0.2789 - accuracy: 0.8977 - 4s/epoch - 12ms/step
# Previsões com o modelo treinado
predictions = model.predict(test_images)
313/313 [==============================] - 2s 6ms/step
#Vericação dos itens preditos
item = 4000
print("\nClasse predita foi {} com {:2.0f}%. Classe correta é {}, {}.".format(np.argmax(predictions[item]),
100*np.max(predictions[item]),
test_labels[item],
class_names[test_labels[item]]))
a=100*np.max(predictions[item])
Classe predita foi 0 com 100%. Classe correta é 0, T-shirt/top.
def plot_image(i, predictions_array, true_label, img):
predictions_array, true_label, img = predictions_array[i], true_label[i], img[i]
plt.grid(False)
plt.xticks([])
plt.yticks([])
plt.imshow(img, cmap=plt.cm.binary)
predicted_label = np.argmax(predictions_array)
if predicted_label == true_label:
color = 'blue'
else:
color = 'red'
plt.xlabel("{} {:2.0f}% ({})".format(class_names[predicted_label],
100*np.max(predictions_array),
class_names[true_label]),
color=color)
plt.figure(figsize=(6,3))
plt.subplot(1,2,1)
plot_image(item, predictions, test_labels, test_images)
plt.show()
Desafio 3¶

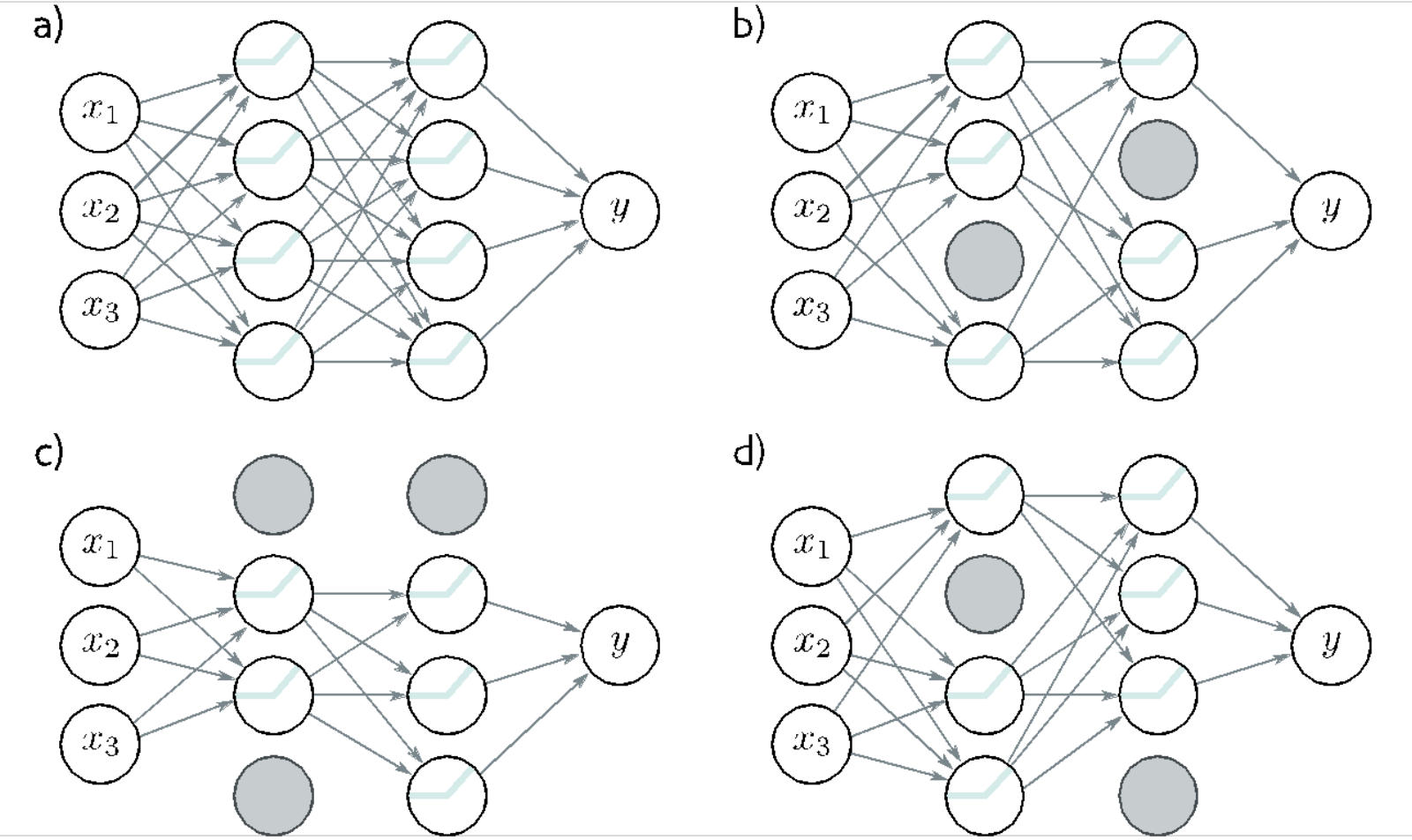

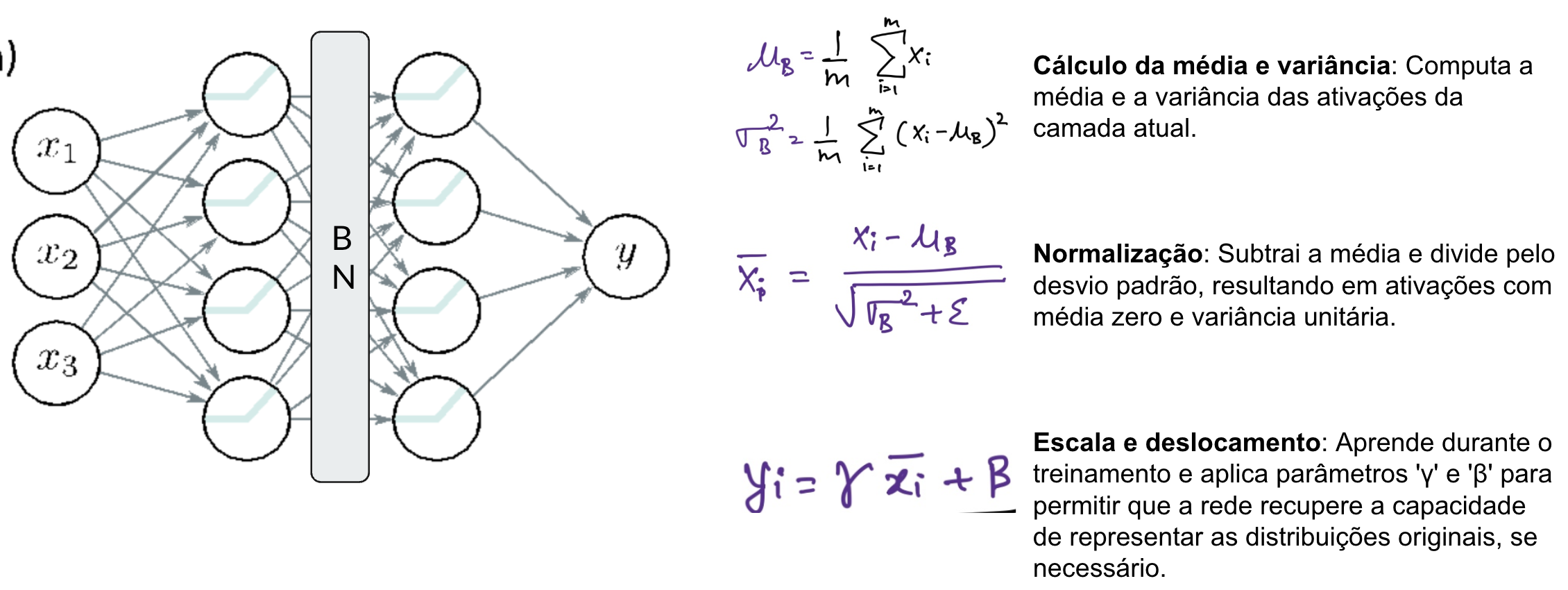

O resultado não ficou muito bom, mas podemos melhorar!

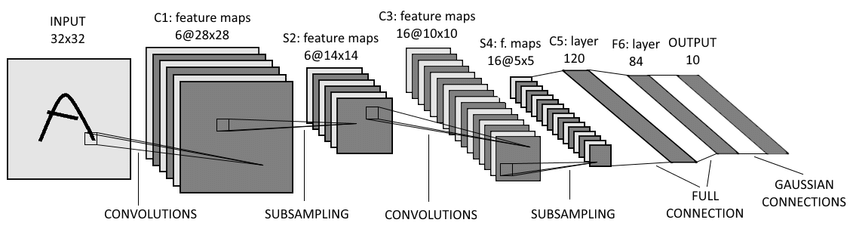

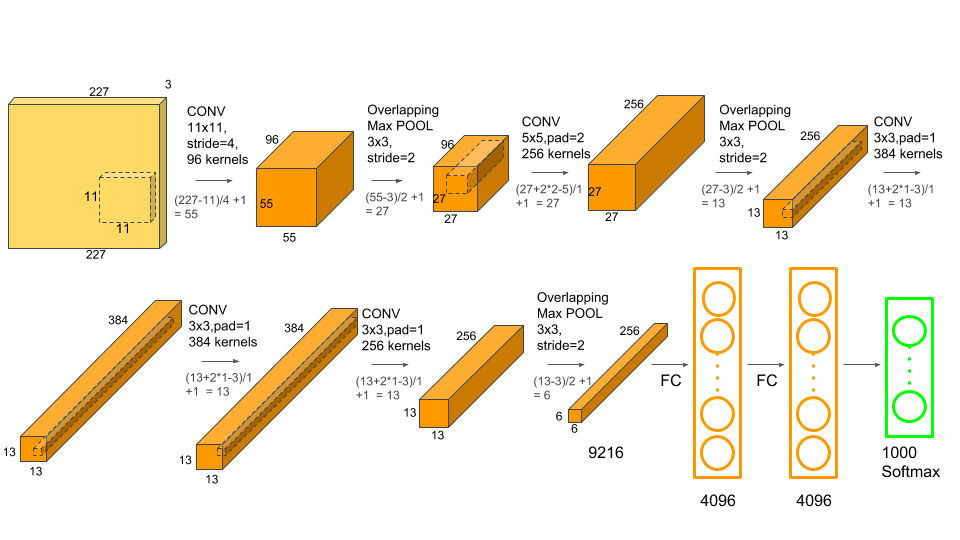

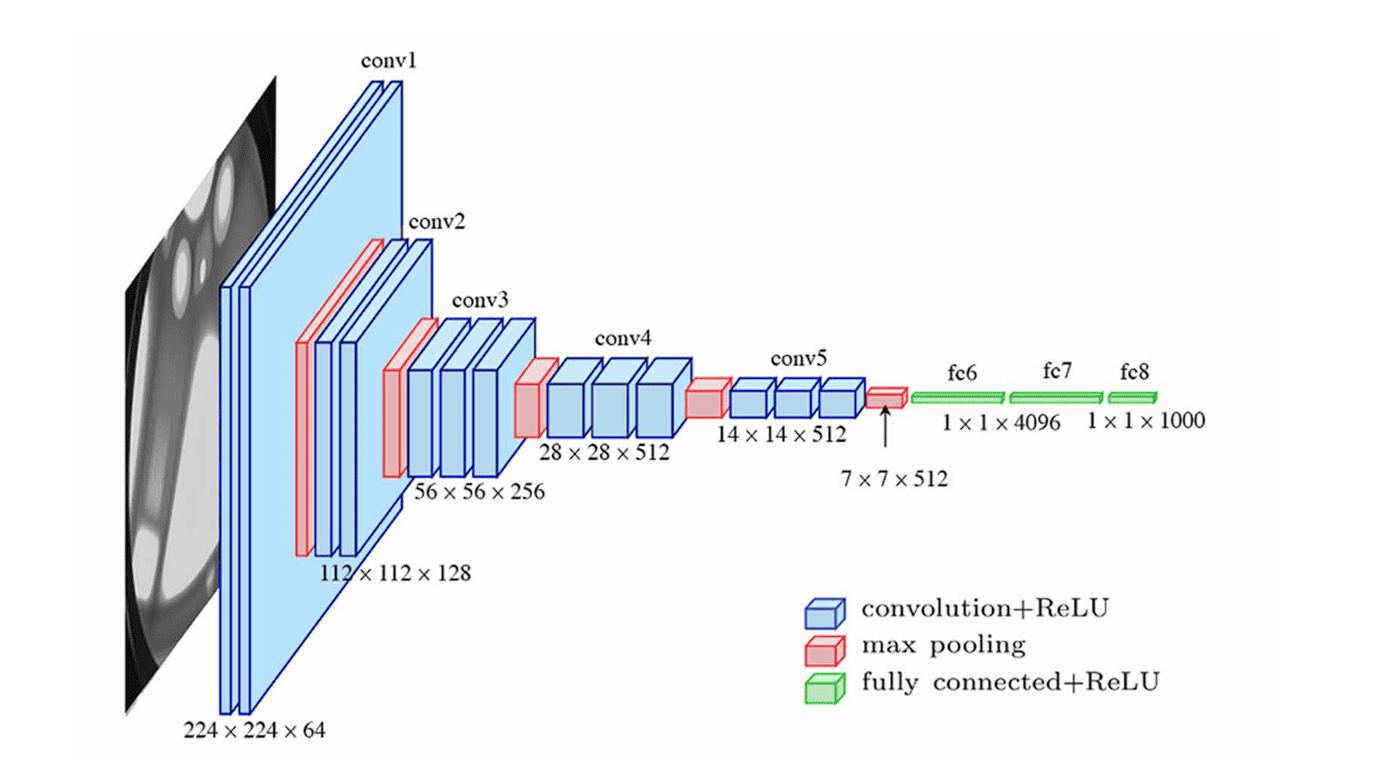

Implemente a arquitetura da rede LeNet-5. Para treinar o Fashion MNIST.
A leNet-5 foi publicada por leCun em 1998. E é composta basicamente por:
- Convolutional Layers (CONV);
- Pooling Layers (POOL);
- Fully-Connected Layers (FC).
Um exemplo de aplicação: https://github.com/gary30404/convolutional-neural-network-from-scratch-python
###### Seu código aqui......
Desafio Extra¶
Use uma rede CNN para treinar o cifar-10 usado na rodada3 da batalha das redes.
#### seu código aqui......
