O que vamos ver neste lab?

  • Configurar um servidor web Flask na Raspberry Pi.
  • Controlar um LED através de uma interface web.
  • Compreender os conceitos básicos de programação GPIO com a Raspberry Pi.

Montando um Webserver em Flask

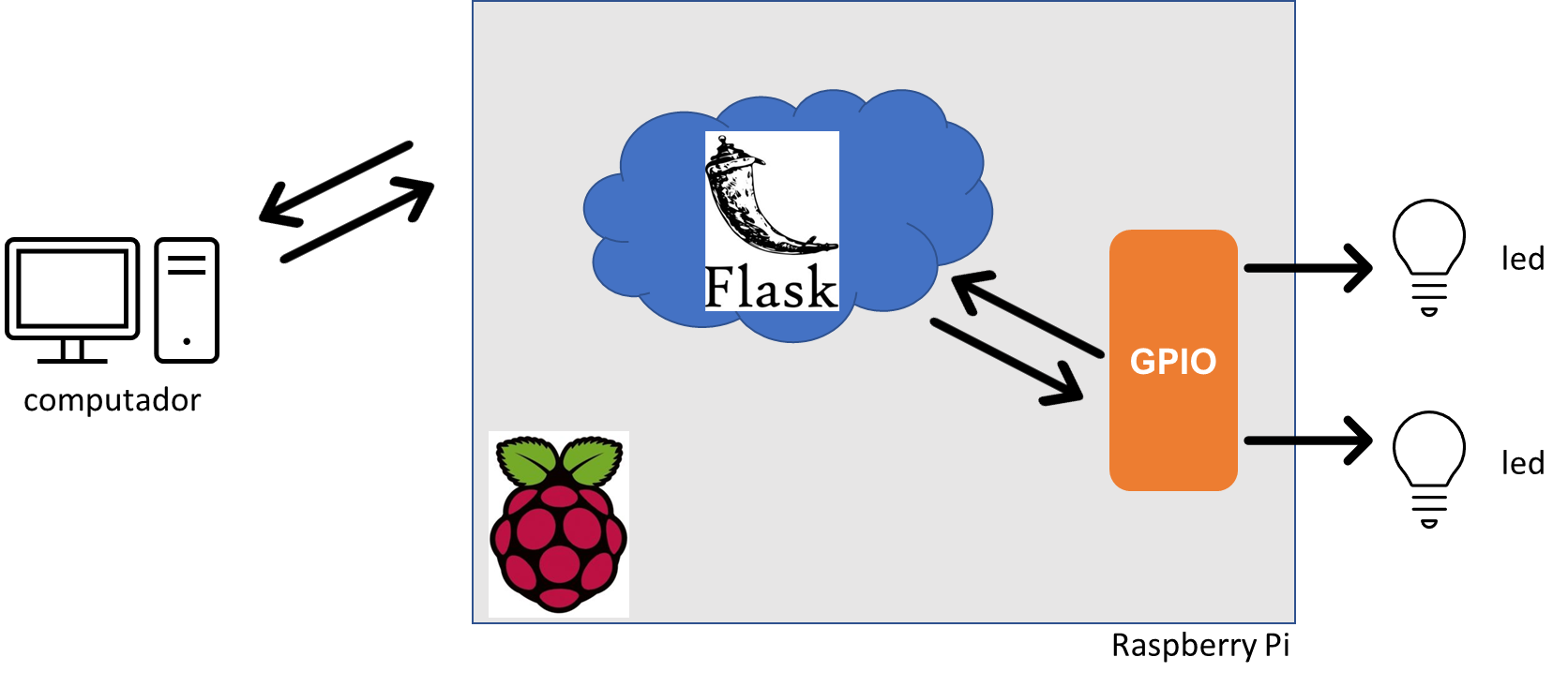

Vamos montar um webserver na raspberry pi com flask. A ideia deste exemplo é controlar por um navegador web o status de um led entre ligado e desligado:

flask

Instalando o Flask e configurando o ambiente

Warning

Ligue a Raspberry PI, faça o acesso SSH e certifique que está com acesso a internet.

No terminal da raspberry pi, atualize os repositórios:

sudo apt update

Instale os pacotes do flask

sudo apt-get install python3-flask

Agora vamos criar nossa arvore de projeto:

- webserver
    - static
        - index.css
    - templates
        - index.html
    - app.py
onde:

  • webserver: diretório principal do projeto.
    • static: diretório para arquivos estáticos.
      • index.css: arquivo de estilos CSS para a interface web.
    • templates: diretório para arquivos HTML.
      • index.html: arquivo HTML principal da aplicação.
    • app.py: script Python que contém a lógica do servidor Flask e a programação GPIO.

No terminal da Raspberry PI, crie a estrutura de diretórios:

cd ~
mkdir webserver
cd webserver
mkdir static templates
ls

Exercise

O comando ls lista os arquivos e diretórios no diretório atual. Leia a saida do terminal e verifique se os diretorios foram criados corretamente.

Vamos criar o app.py.

No terminal da Raspberry PI, digite:

nano app.py

Com o editor nano aberto, insira o seguinte código:

'''
    Servidor web com flask para controle de um LED.
'''
import RPi.GPIO as GPIO
from flask import Flask, render_template, request

app = Flask(__name__)

GPIO.setmode(GPIO.BCM)
GPIO.setwarnings(False)

# Define o pino GPIO para o LED
ledRed = 2

# Inicializa o status do LED como desligado
ledRedSts = 0

# Define o pino do LED como saída
GPIO.setup(ledRed, GPIO.OUT)

# Desliga o LED inicialmente
GPIO.output(ledRed, GPIO.LOW)

@app.route("/")
def index():
    # Lê o status do GPIO
    ledRedSts = GPIO.input(ledRed)

    templateData = {
            'ledRed'  : ledRedSts,
        }
    return render_template('index.html', **templateData)

@app.route("/<deviceName>/<action>")
def action(deviceName, action):
    if deviceName == 'ledRed':
        actuator = ledRed

    if action == "on":
        GPIO.output(actuator, GPIO.HIGH)
    if action == "off":
        GPIO.output(actuator, GPIO.LOW)

    ledRedSts = GPIO.input(ledRed)

    templateData = {
            'ledRed'  : ledRedSts,
    }
    return render_template('index.html', **templateData)

if __name__ == "__main__":
   app.run(host='0.0.0.0', port=80, debug=True)

Shooooooowwwwww! Não esqueça de Salvar e fechar o editor nano. Ctrl+X >> Y

Vamos criar a pagina html index.html.

No terminal da Raspberry Pi, navegue até o diretório templates e crie o arquivo index.html:

cd templates
nano index.html

Insira o seguinte código:

<!DOCTYPE html>
   <head>
      <title>Webserver</title>
      <link rel="stylesheet" href='../static/index.css'/>
   </head>

   <body>

        <h2> Controle LED </h2>

        <h3> RED LED ==>  {{ ledRed  }}  ==>
            {% if  ledRed   == 1 %}
                <a href="/ledRed/off"class="button">TURN OFF</a>
            {% else %}
                <a href="/ledRed/on" class="button">TURN ON</a>
            {% endif %}
        </h3>

   </body>
</html>

Shooooooowwwwww! Não esqueça de Salvar e fechar o editor nano. Ctrl+X >> Y

Vamos criar o arquivo de estilo css index.css.

No terminal da Raspberry Pi, navegue até o diretório static e crie o arquivo index.css:

cd ..
cd static
nano index.html

Com o editor nano aberto digite:

body {
   background: blue;
   color: yellow;
}

.button {
  font: bold 15px Arial;
  text-decoration: none;
  background-color: #EEEEEE;
  color: #333333;
  padding: 2px 6px 2px 6px;
  border-collapse: separete;
  border-spacing: 0;
  border-top: 1px solid #CCCCCC;
  border-right: 1px solid #333333;
  border-bottom: 1px solid #333333;
  border-left: 1px solid #CCCCCC;
}

Shooooooowwwwww! Não esqueça de Salvar e fechar o editor nano. Ctrl+X >> Y

Hora de testar

Vamos testar nosso webserver simples.

No terminal da Raspberry Pi, retorne ao diretório principal e execute o script:

cd ..
sudo python app.py

Deixe o Flask rodando na Raspberry Pi. Em um computador ou smartphone (que deve estar na mesma rede da Raspberry Pi), abra um navegador web e digite o IP da Raspberry Pi. Para encontrar o IP da Raspberry Pi, você pode usar o comando:

hostname -I

Warning

O resultado esperado é abrir uma página web onde você pode controlar o LED.

Desafios

Agora que já entendemos a estrutura básica do webserver em Python, faça os Desafios abaixo.

Exercise

Compreenda o código app.py e monte o circuito adequado para conseguir visualizar o led acender e apagar.

Exercise

Altere o código app.py e adicione mais 2 led e 2 botões (totalizando 3 leds, 2 botões), lembre-se de adaptar os arquivos HTML para exibir os status no frontend.

Exercise

Utilize seus conhecimentos web e proponha melhorias de UI/UX para o exercício anterior. Explore bibliotecas CSS como Bootstrap ou Materialize para aprimorar a interface.
