Lab12 - Template matching

Objetivos da aula:

• apresentar e aplicar template matching

Template matching

Até o momenos estudamos técnicas para realizar a segmentação e detecção de objetos e formas simples como circulos e retas e cores.

Agora vamos estudar uma técnica chamada template matching, essa técnica realiza o casamento (matching) entre uma imagem de referência (template) com uma imagem de análise.

Uma intuição de como essa técnica funciona é lembrar dos filtros lineares, com a função cv2.filter2d(), onde um kernel convolui uma imagem. Em outras palavras a nossa template realiza um processo iterativo varrendo pixel a pixel a imagem de análise buscando a maior correlação possivel. Na OpenCV podemos utilizar a função built-in cv2.matchTemplate().

Queremos encontrar o GOOMBA na imagem.

In [10]:

## Vou fazer o download das imagens do laboratório diretamente do repositório para usar no colab mais facil....
import requests

# Definie o modulo e o laboratório
modulo ='PDI/'
laboratorio = 'lab12'

# URL da API do GitHub para a pasta do repositório
api_url = "https://api.github.com/repos/arnaldojr/cognitivecomputing/contents/material/aulas/"

# Monta a URL completa
url_completa = api_url + modulo + laboratorio

print(f"Fazendo o download de: {url_completa}")

# Requisição para obter a lista de arquivos na pasta
response = requests.get(url_completa)
files = response.json()

# Fazer o download de cada arquivo de imagem
for file in files:
    file_name = file['name']
    if file_name.endswith(('.png', '.jpg', '.jpeg', '.mp4')):  # Adicione mais extensões se necessário
        file_url = file['download_url']
        print(f"Baixando {file_name}...")
        !wget -q {file_url} -P /content

print("Download concluído.")

## Vou fazer o download das imagens do laboratório diretamente do repositório para usar no colab mais facil.... import requests # Definie o modulo e o laboratório modulo ='PDI/' laboratorio = 'lab12' # URL da API do GitHub para a pasta do repositório api_url = "https://api.github.com/repos/arnaldojr/cognitivecomputing/contents/material/aulas/" # Monta a URL completa url_completa = api_url + modulo + laboratorio print(f"Fazendo o download de: {url_completa}") # Requisição para obter a lista de arquivos na pasta response = requests.get(url_completa) files = response.json() # Fazer o download de cada arquivo de imagem for file in files: file_name = file['name'] if file_name.endswith(('.png', '.jpg', '.jpeg', '.mp4')): # Adicione mais extensões se necessário file_url = file['download_url'] print(f"Baixando {file_name}...") !wget -q {file_url} -P /content print("Download concluído.")

Fazendo o download de: https://api.github.com/repos/arnaldojr/cognitivecomputing/contents/material/aulas/PDI/lab12
Baixando mario-template.png...
Baixando mario-template2.png...
Baixando mario.png...
Baixando res.png...
Baixando res2.png...
Download concluído.

In [11]:

%matplotlib inline
import cv2
from matplotlib import pyplot as plt
import numpy as np

# carrega a imagem analisada.
img = cv2.imread('mario.png')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

plt.imshow(img_rgb); plt.show();

%matplotlib inline import cv2 from matplotlib import pyplot as plt import numpy as np # carrega a imagem analisada. img = cv2.imread('mario.png') img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) plt.imshow(img_rgb); plt.show();

In [12]:

%matplotlib inline
import cv2
from matplotlib import pyplot as plt
import numpy as np

# carrega as imagens.
template = cv2.imread('mario-template.png', 0)  ##template

img = cv2.imread('mario.png')  ### cena
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# Aplica template Matching
res = cv2.matchTemplate(img_gray,template,cv2.TM_SQDIFF)

# res é uma imagem e podemos plotar seu shape e imagem

print(res.shape, res.dtype)


plt.figure(figsize = (10,10))
plt.imshow(res,cmap="gray");

%matplotlib inline import cv2 from matplotlib import pyplot as plt import numpy as np # carrega as imagens. template = cv2.imread('mario-template.png', 0) ##template img = cv2.imread('mario.png') ### cena img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # Aplica template Matching res = cv2.matchTemplate(img_gray,template,cv2.TM_SQDIFF) # res é uma imagem e podemos plotar seu shape e imagem print(res.shape, res.dtype) plt.figure(figsize = (10,10)) plt.imshow(res,cmap="gray");

(624, 965) float32

Visualmente podemos notar que o nosso GOOMBA está destacado na imagem como pixel mais escuro da imagem.

Para capturar a posição deste pixel vamos usar a função da OpenCV cv2.minMaxLoc() que devolde o valor minimo e maximo além de suas posições

In [13]:

#Vamos aproveitar para entender melhor o que a função devolve.

print(cv2.minMaxLoc(res))
#resultado
# (1824.0, 58356096.0, (709, 511), (927, 11))

# res é umTemos 4 valores;
# os 2 primeiros são float32, indicamos valores dos pixels com menor e maior valor
# os 2 ultimos são tuplas que indicam a posição (x,y) dos pixels com menor e maior valor
# vamos separar cada um em uma variavel

min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)

#Vamos aproveitar para entender melhor o que a função devolve. print(cv2.minMaxLoc(res)) #resultado # (1824.0, 58356096.0, (709, 511), (927, 11)) # res é umTemos 4 valores; # os 2 primeiros são float32, indicamos valores dos pixels com menor e maior valor # os 2 ultimos são tuplas que indicam a posição (x,y) dos pixels com menor e maior valor # vamos separar cada um em uma variavel min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)

(1824.0, 58356096.0, (709, 511), (927, 11))

DESAFIO 1¶

Desenhe um retangulo como contorno sobre o GOOMBA

Dica: A função cv2.rectangle(img, pos_inicial, posição_final, color, espessura)

Temos de definir pos_inicial e pos_final

In [ ]:

## Implemente sua solução aqui....

## Implemente sua solução aqui....

In [15]:

# Resolução do desafio1, já fiz pq preciso dela pra resolver o resto do notebook

#Extrai o shape (dimensão da imagem)
largura, altura = template.shape[::-1]

# ajusta o bounbox da imagem lembra que é uma tupla ()
bottom_right = (min_loc[0] + largura, min_loc[1] + altura)

# desenha o retangulo na imagem original
cv2.rectangle(img,min_loc, bottom_right, (127,255,255), 4)

#v2.imwrite("res.png",img)

plt.figure(figsize = (10,10))
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)); plt.show();

# Resolução do desafio1, já fiz pq preciso dela pra resolver o resto do notebook #Extrai o shape (dimensão da imagem) largura, altura = template.shape[::-1] # ajusta o bounbox da imagem lembra que é uma tupla () bottom_right = (min_loc[0] + largura, min_loc[1] + altura) # desenha o retangulo na imagem original cv2.rectangle(img,min_loc, bottom_right, (127,255,255), 4) #v2.imwrite("res.png",img) plt.figure(figsize = (10,10)) plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)); plt.show();

DESAFIO 2¶

Na função cv2.matchTemplate(Image, template, Metodo) temos 3 parametros:

Utilizamos o método cv2.TM_SQDIFF no exercício acima, explore a referência da OpenCV alterando os métodos de correlação.

Ref: https://docs.opencv.org/3.4/de/da9/tutorial_template_matching.html

In [ ]:

## Implemente sua solução aqui....

## Implemente sua solução aqui....

Queremos encontrar o ? na imagem.¶

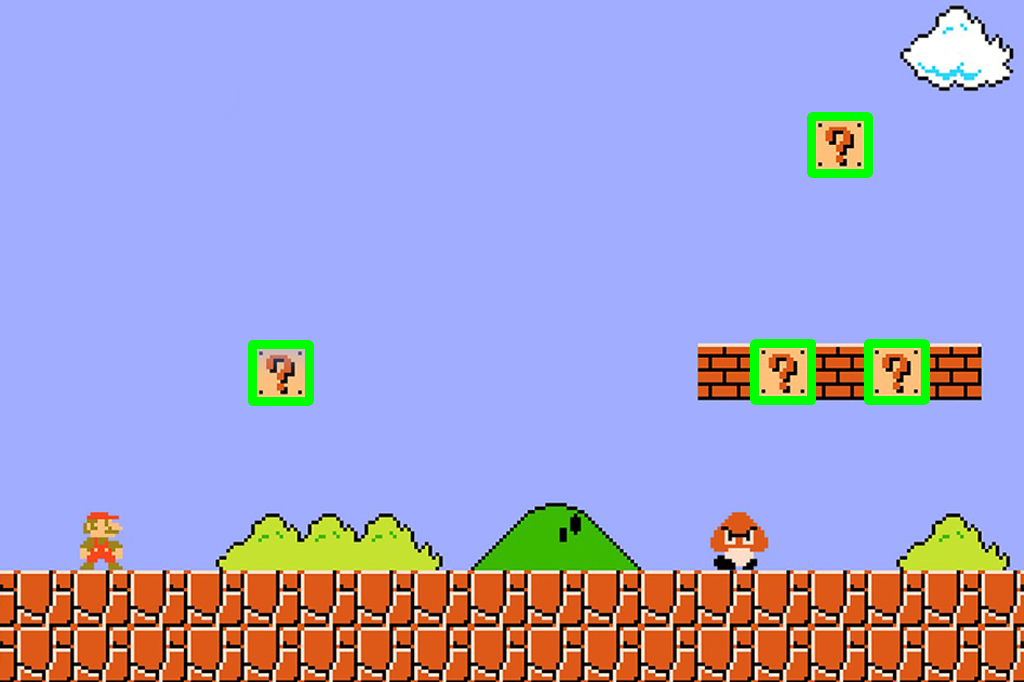

Note que neste caso temos mais de uma ocorrencia na image.A imagem final deve detectar 4 caixas.

Vamos la....

In [16]:

%matplotlib inline
import cv2
from matplotlib import pyplot as plt
import numpy as np

# carrega as imagens.
template = cv2.imread('mario-template2.png', 0)

img = cv2.imread('mario.png')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# Aplica template Matching
res = cv2.matchTemplate(img_gray,template,cv2.TM_SQDIFF_NORMED)

plt.figure(figsize = (10,10))
plt.imshow(res, cmap="gray"); plt.show();

%matplotlib inline import cv2 from matplotlib import pyplot as plt import numpy as np # carrega as imagens. template = cv2.imread('mario-template2.png', 0) img = cv2.imread('mario.png') img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # Aplica template Matching res = cv2.matchTemplate(img_gray,template,cv2.TM_SQDIFF_NORMED) plt.figure(figsize = (10,10)) plt.imshow(res, cmap="gray"); plt.show();

Visualmente podemos notar que as Caixas ? estão destacadas na imagem como os pixels mais escuros da imagem.

Neste caso, onde queremos detectar mais que uma ocorrencia, a função cv2.minMaxLoc() não resolve nosso problema, pois devolve apenas uma ocorencia, não uma lista de valores.

Vamos utilizar outro metodo para capiturar esses pontos.

Pausa na aula para dica rápida de python :)¶

np.where()¶

Leia a documentação oficial para conhecer a função np.where()

link: https://numpy.org/doc/stable/reference/generated/numpy.where.html

In [19]:

# Vamos entender como funciona a função np.where
# essa função faz uma busca na matriz e devolve a posição que satisfaz a condição (x,y)

# Só para entender como funciona, vamos criar uma matriz (3,3)
a = np.array([[0, 1, 5],
              [2, 2, 3],
              [0, 3, 1]])
print(a.shape)

# agora vamos busca nesta matriz os valores que são maiores ou igual a 4
b = np.where(a >= 1)

# a variavel b é uma tupla (x,y) com as posições onde a matriz a é maior ou igual a 4
print(b,type(b))

print(b[0])  ##vetor linha
print(b[1])  ###vetor coluna
print(b[::-1])

# Vamos entender como funciona a função np.where # essa função faz uma busca na matriz e devolve a posição que satisfaz a condição (x,y) # Só para entender como funciona, vamos criar uma matriz (3,3) a = np.array([[0, 1, 5], [2, 2, 3], [0, 3, 1]]) print(a.shape) # agora vamos busca nesta matriz os valores que são maiores ou igual a 4 b = np.where(a >= 1) # a variavel b é uma tupla (x,y) com as posições onde a matriz a é maior ou igual a 4 print(b,type(b)) print(b[0]) ##vetor linha print(b[1]) ###vetor coluna print(b[::-1])

(3, 3)
(array([0, 0, 1, 1, 1, 2, 2]), array([1, 2, 0, 1, 2, 1, 2])) <class 'tuple'>
[0 0 1 1 1 2 2]
[1 2 0 1 2 1 2]
(array([1, 2, 0, 1, 2, 1, 2]), array([0, 0, 1, 1, 1, 2, 2]))

zip()¶

já vimos na aula passada, apenas relembrando....

In [20]:

# Vamos aproveitar e entender como funciona o objeto zip
# O zip recebe 2 ou mais sequencias e cria uma tupla juntando um elemento de cada

c = 'FIAP'
d = [0,1,2,4]
zip(c,d)  # objeto zip

for pares in zip(c, d):
    print(pares)

print("...")#pular linha

#no exemplo acima b é uma tupla (x,y), para iterar precisamos descompactar a tupla, para isso usamos *.

for pt in zip(*b[::-1]):
    print(pt,pt[0],pt[1])


# Agora que entendemos, vamos voltar para o nosso problema original.

# Vamos aproveitar e entender como funciona o objeto zip # O zip recebe 2 ou mais sequencias e cria uma tupla juntando um elemento de cada c = 'FIAP' d = [0,1,2,4] zip(c,d) # objeto zip for pares in zip(c, d): print(pares) print("...")#pular linha #no exemplo acima b é uma tupla (x,y), para iterar precisamos descompactar a tupla, para isso usamos *. for pt in zip(*b[::-1]): print(pt,pt[0],pt[1]) # Agora que entendemos, vamos voltar para o nosso problema original.

('F', 0)
('I', 1)
('A', 2)
('P', 4)
...
(1, 0) 1 0
(2, 0) 2 0
(0, 1) 0 1
(1, 1) 1 1
(2, 1) 2 1
(1, 2) 1 2
(2, 2) 2 2

Voltando.....¶

In [17]:

#Extrai o shape (dimensão da imagem)
w, h = template.shape[::-1]


#print(res) #### ajuda a definir o valor de threshold
threshold = 0.1
loc = np.where( res <= threshold)

for pt in zip(*loc[::-1]):
    cv2.rectangle(img, pt, (pt[0] + w, pt[1] + h), (0,255,0), 5)




#cv2.imwrite("res2.png",img)
plt.figure(figsize = (10,10))
#plt.imshow(img_rgb)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)); plt.show();

#Extrai o shape (dimensão da imagem) w, h = template.shape[::-1] #print(res) #### ajuda a definir o valor de threshold threshold = 0.1 loc = np.where( res <= threshold) for pt in zip(*loc[::-1]): cv2.rectangle(img, pt, (pt[0] + w, pt[1] + h), (0,255,0), 5) #cv2.imwrite("res2.png",img) plt.figure(figsize = (10,10)) #plt.imshow(img_rgb) plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)); plt.show();

Desafio 3¶

Refaça o exercico acima substituindo o método TM_SQDIFF_NORMED por outro qualquer. Verifique se é necessário alterar a condição do threshold ou outro ponto qualquer do código.

In [ ]:

#implemente sua solução aqui....

#implemente sua solução aqui....

Desafio 4¶

Para pensar um pouco...

O que acontece se a template não estiver na escala do objeto que queremos detectar?

O que acontece que a imagem estiver com um nivel de brilho ou contraste diferente da template?

O que acontece se a imagem estiver rotacionada em relação a template?
