Lab03 - Botão

Entradas Digitais

Conceitos Importantes

Entradas Digitais

Uma entrada digital no Arduino pode ler apenas dois estados: HIGH (nível alto, 5V) ou LOW (nível baixo, 0V). É ideal para componentes que possuem apenas dois estados, como botões, chaves e sensores digitais.

Pull-up e Pull-down

Resistores de pull-up e pull-down são utilizados para garantir um estado lógico definido quando um botão não está pressionado, evitando estados flutuantes:

• Pull-up: Mantém o pino em nível alto (HIGH) quando o botão não está pressionado
• Pull-down: Mantém o pino em nível baixo (LOW) quando o botão não está pressionado

O Arduino possui resistores pull-up internos que podem ser ativados com pinMode(pino, INPUT_PULLUP).

Debounce

Botões mecânicos frequentemente geram múltiplas transições (ruídos) quando pressionados ou soltos. O debounce é uma técnica para filtrar essas transições e garantir leituras estáveis.

Desafio 1: Controle de LED com Botão

Objetivo: Utilizar um botão para controlar um LED, implementando a técnica de debounce.

Instruções:

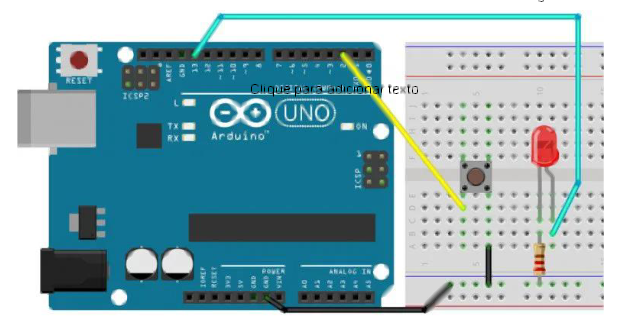

1. Monte o circuito conforme mostrado na imagem abaixo:

2. Conecte:

3. Botão ao pino digital 2

4. LED ao pino digital 13

5. Implemente um código que:

6. Quando o botão for pressionado e solto, o LED mude de estado (ligado para desligado ou vice-versa)
7. Quando o botão for pressionado e mantido, o LED mude de estado apenas uma vez

Código Base:

// const é uma constante. logo o valor não muda
const int buttonPin = 2;
const int ledPin = 13;
// cria uma variável
int buttonState = 0;

void setup() {
    // configura o LED como saída:
    pinMode(ledPin, OUTPUT);
    // configura o botão como entrada com pull-up interno:
    pinMode(buttonPin, INPUT_PULLUP);
}

void loop() {
    // Lê o estado do botão:
    buttonState = digitalRead(buttonPin);
    // se o botão estiver pressionado (nível LOW devido ao pull-up)
    if (buttonState == LOW) {
        // liga o led
        digitalWrite(ledPin, HIGH);
    } else {
        // apaga o led
        digitalWrite(ledPin, LOW);
        delay(1000);
    }
}

Etapa 1: Análise do Código Base

Execute o código fornecido e observe seu comportamento, respondendo: - O que acontece quando você pressiona e solta o botão? - O que acontece quando pressiona e mantém o botão pressionado?

Atenção: Você vai notar que o funcionamento nem sempre é preciso. Às vezes o LED parece não responder corretamente ao botão. Isso ocorre devido ao problema de "bounce" (trepidação) dos botões mecânicos.

Etapa 2: Implementação de Debounce

Para resolver o problema de trepidação, vamos implementar a técnica de debounce utilizando a função millis():

const int buttonPin = 2;   // Pino do botão
const int ledPin = 13;     // Pino do LED

int ledState = LOW;        // Estado atual do LED
int lastButtonState = HIGH; // Último estado do botão
int buttonState;           // Estado atual do botão

unsigned long lastDebounceTime = 0;  // Último tempo de debounce
unsigned long debounceDelay = 50;    // Tempo de debounce de 50ms

void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(buttonPin, INPUT_PULLUP);
  digitalWrite(ledPin, ledState);
}

void loop() {
  // Leitura do botão
  int reading = digitalRead(buttonPin);

  // Se o estado mudou, reinicia o timer de debounce
  if (reading != lastButtonState) {
    lastDebounceTime = millis();
  }

  // Verifica se passou tempo suficiente desde a última mudança
  if ((millis() - lastDebounceTime) > debounceDelay) {
    // Se o estado lido for diferente do estado atual do botão
    if (reading != buttonState) {
      buttonState = reading;

      // Se o botão foi pressionado (LOW devido ao pull-up)
      if (buttonState == LOW) {
        // Inverte o estado do LED
        ledState = !ledState;
      }
    }
  }

  // Atualiza o LED de acordo com o estado
  digitalWrite(ledPin, ledState);

  // Salva o estado lido para comparação na próxima iteração
  lastButtonState = reading;
}

Dicas:

• Entenda o fluxo do código e o papel de cada variável
• Observe como a função millis() é usada para verificar o tempo decorrido
• Note que o LED só muda de estado quando um botão é considerado estável por pelo menos 50ms

Desafio 2: Comunicação Serial para Monitoramento

Objetivo: Implementar comunicação serial para monitorar o estado do botão e do LED.

Instruções:

1. Use o mesmo circuito do Desafio 1.
2. Modifique o código para exibir no Monitor Serial:
3. Estado atual do botão (Pressionado/Solto)
4. Estado atual do LED (Ligado/Desligado)
5. Timestamp em milissegundos
6. Uma mensagem quando o estado do LED mudar

Exemplo de Saída Esperada:

[1500] Botão: Solto | LED: Desligado
[2100] Botão: Pressionado | LED: Desligado
[2160] Botão: Pressionado | LED: Ligado - LED mudou de estado!
[2700] Botão: Solto | LED: Ligado

Dicas:

1. Inicialize a comunicação serial no setup():

   void setup() {
     Serial.begin(9600);  // Inicia comunicação serial a 9600 bps
     // ... resto do código
   }


2. Use Serial.print() para enviar dados sem quebra de linha e Serial.println() para enviar com quebra de linha.

3. Construa mensagens informativas:

   Serial.print("[");
   Serial.print(millis());
   Serial.print("] Botão: ");
   Serial.print(buttonState == LOW ? "Pressionado" : "Solto");
   Serial.print(" | LED: ");
   Serial.println(ledState == HIGH ? "Ligado" : "Desligado");


4. Acesse o Monitor Serial através do menu "Ferramentas > Monitor Serial" ou pressionando Ctrl+Shift+M.
